美女被后入视频网站,天日夜操天干天日,青青在线视频欧美日韩,九九九九亚洲精品,亚洲欧美一区在线视频,欧洲精品AV在线电影,精品久久网站,日韩精品色呦呦,国产精品久久久久婷婷

　　下面小編將通過鍍金的種類和配方為大家解說：

　　1、堿性鍍金：

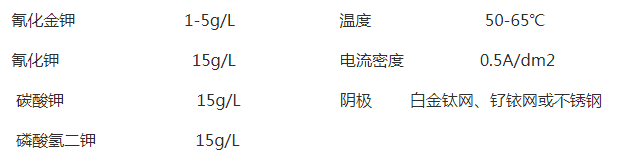

　　標(biāo)準(zhǔn)的堿性鍍金配方如下

　　本鍍液主鹽是氰化金鉀，金含量一般在1-5g之間，如果降至0.5g/L以下，則鍍層會變得很差，出現(xiàn)黑色鍍層，這是必須補充金鹽。

　　游離氰化鉀對于金的正常溶解及電導(dǎo)率有著非常重要的意義，應(yīng)該保持在2-15g/L之間，這時PH在9.0以上。

　　碳酸鉀和磷酸氫二鉀組成緩沖劑，并增加鍍液導(dǎo)電性，碳酸鹽在鍍液工作過程中會隨著時間的推移自然生成，因此在配制時可以降低。

　　如果要鍍厚金，則在鍍之前先預(yù)鍍一層閃金，有利于結(jié)合力更好，而且可以防止雜質(zhì)對厚金的污染，閃金配方如下：

　　氰化物鍍金的電流密度范圍在0.1-0.5A/dm2，溫度則可以在40-80℃范圍內(nèi)變動，鍍液溫度越高，金的含量要求越高，電流密度也會高些。電流密度高的時候，電流效率接近100%，鍍液的PH值一般在9以上，有緩沖劑的存在基本上不用調(diào)節(jié)PH值。

　　2、中性鍍金

　　鍍液PH值在6.5-7.5之間，最早起源于瑞士鐘表電鍍，這種鍍液的PH緩沖劑主要有，像亞磷酸鈉和磷酸氫二鈉之類的磷酸鹽，酒石酸鹽，檸檬酸鹽等。由于將氰化物的含量降至最低，因此這些主鹽的用量都會增大。典型的配方如下：

　　中性金因為經(jīng)常調(diào)整PH值，在管理上比較麻煩，但對印制線路板鍍金或?qū)λ?、堿比較敏感的材料(例如高級手表制件)的鍍金，還是采用中性鍍金比較安全，為了提高鍍液的穩(wěn)定性，可以加入整合劑，比如三亞乙基四胺、乙基比吡唑胺等，推薦配方如下：

　　3、酸性鍍金

　　酸性鍍金是隨著功能性電鍍而發(fā)展起來的技術(shù)，在工業(yè)領(lǐng)域已經(jīng)有廣泛應(yīng)用，是現(xiàn)代電子和微電子行業(yè)必不可少的鍍種，這主要由于酸性鍍金有較多的優(yōu)勢，比如光亮度、硬度、耐磨度、高結(jié)合力、高密度、高分散能力等

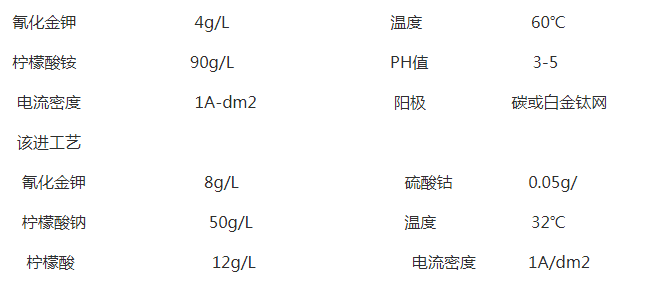

　　酸金的PH一般在3-3.5之間，鍍層的純度在99.99%，鍍層的硬度和耐磨度等都比堿性氰化物鍍層高，且可以鍍較厚的鍍層。典型的工藝如下：

　　用于酸金的絡(luò)合劑除了檸檬酸鹽還有酒石酸鹽，EDTA等，調(diào)節(jié)PH可以采用硫氰酸鈉等，也有添加導(dǎo)電鹽改善鍍層性能，比如磷酸氫二鉀、磷酸氫胺、焦磷酸鈉等，選擇好的絡(luò)合劑和導(dǎo)電鹽可以獲得好的鍍層效果。
